THERMISCH WATTMETER

Dit is mijn homemade wattmeter,
het max vermogen wat ik hiermee
kan meten is 300mW.
Door gebruik te maken van
verzwakkers is het meten van
grotere vermogens geen probleem.
Het betreft een artikel uit het blad van CQDL. 3/86

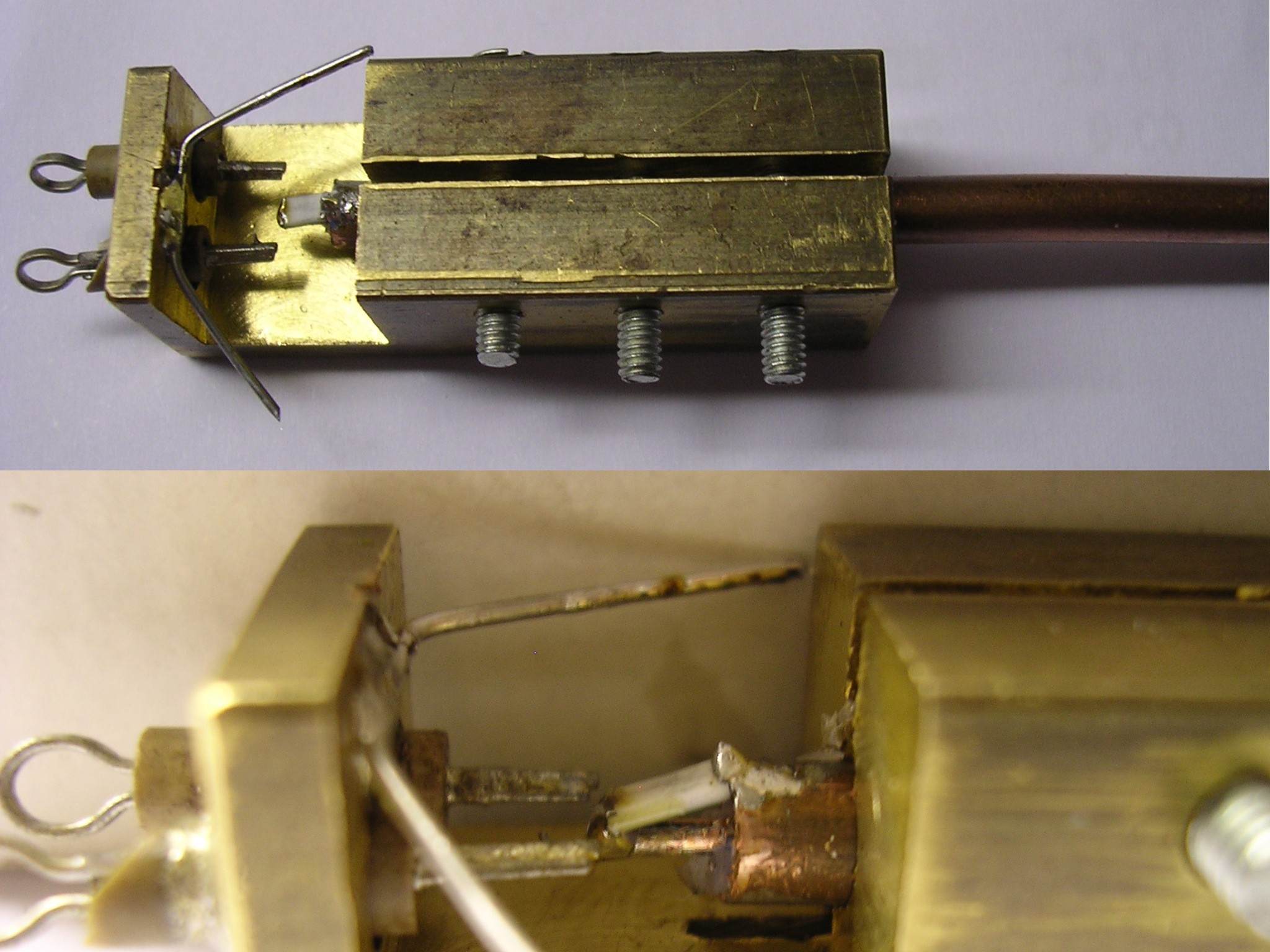

Hiernaast wordt een ntc weerstand met 2 componenten lijm op een smd weerstand gelijmd.
Het geheel wordt in een messing blokje gemonteerd, zodat het geheel lekker stabiel is.

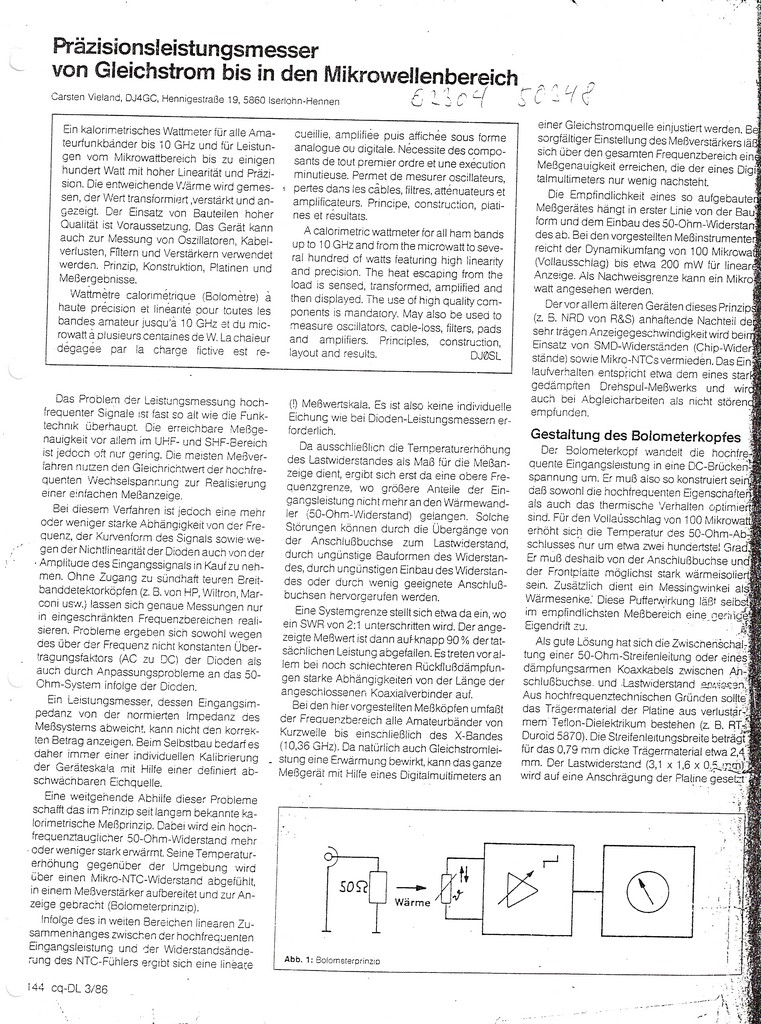

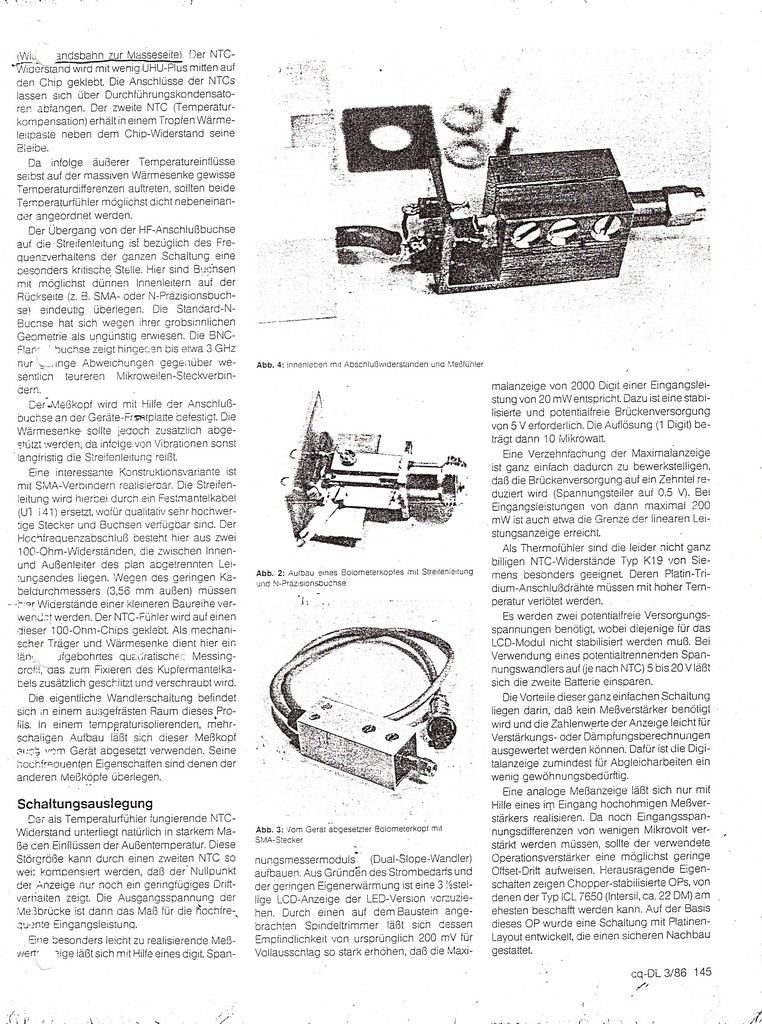

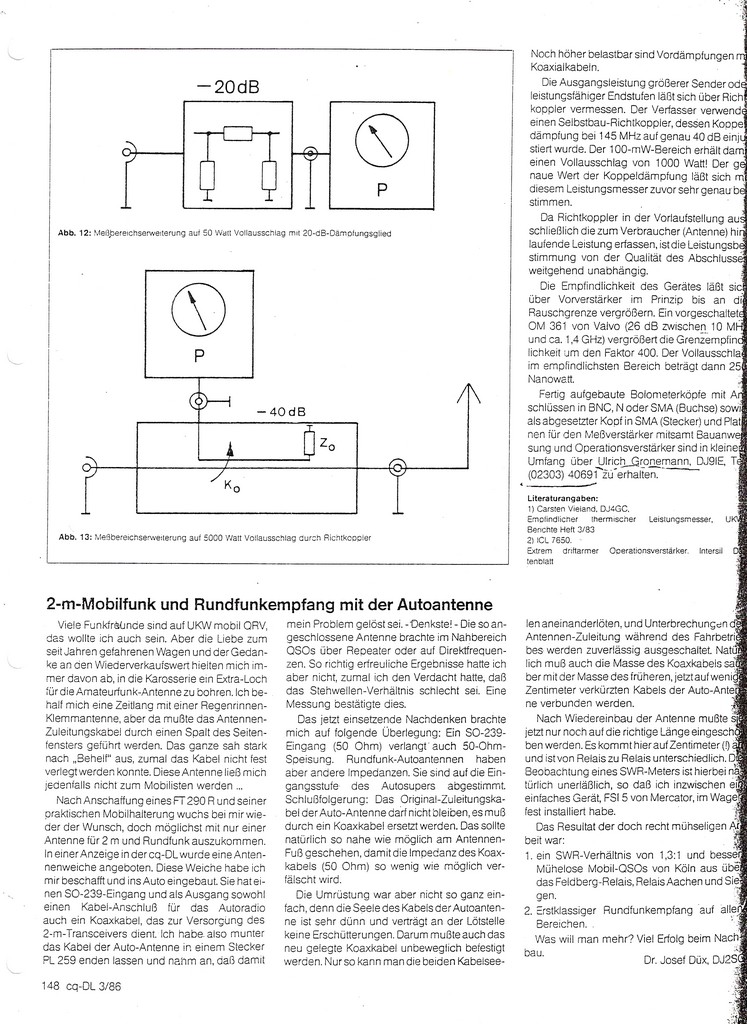

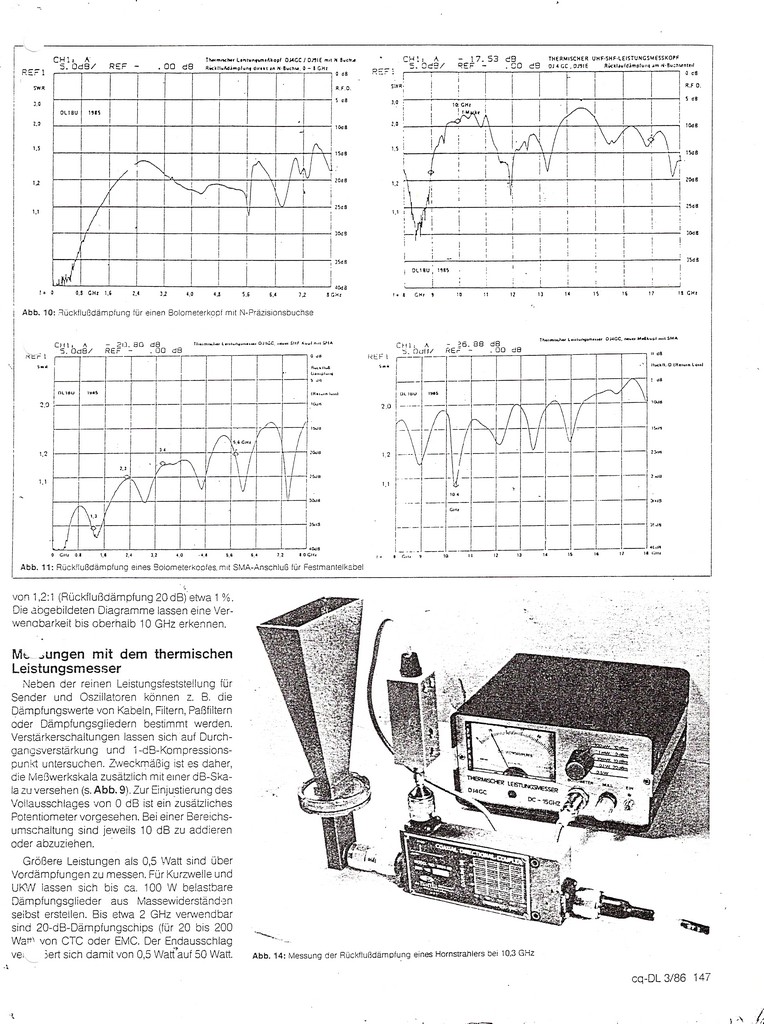

Hieronder het document in het duits, klik erop om het in het groot te zien.
